Schaft - Wissen für die Jägerprüfung

Zusammenfassung

Ein Jägersprichwort sagt: „Der Lauf zielt, der Schaft trifft.“ Der Schaft ist essenziell wichtig für die einfache Handhabung einer Waffe und überträgt den Rückstoß des Schusses auf den Schützen. Außerdem ist er eine technische Notwendigkeit, da in ihm Verschluss- und Schlosssysteme verbaut sind. Er lässt sich grob unterteilen in Vorder- und Hinterschaft. Der Hinterschaft befindet sich hinter dem Abzug. An ihm lassen sich verschiedene Schaftmaße bestimmen, die entscheidend für einen flüssigen Anschlag sind.

Allgemeines

Aufbau

Einteiliger Schaft

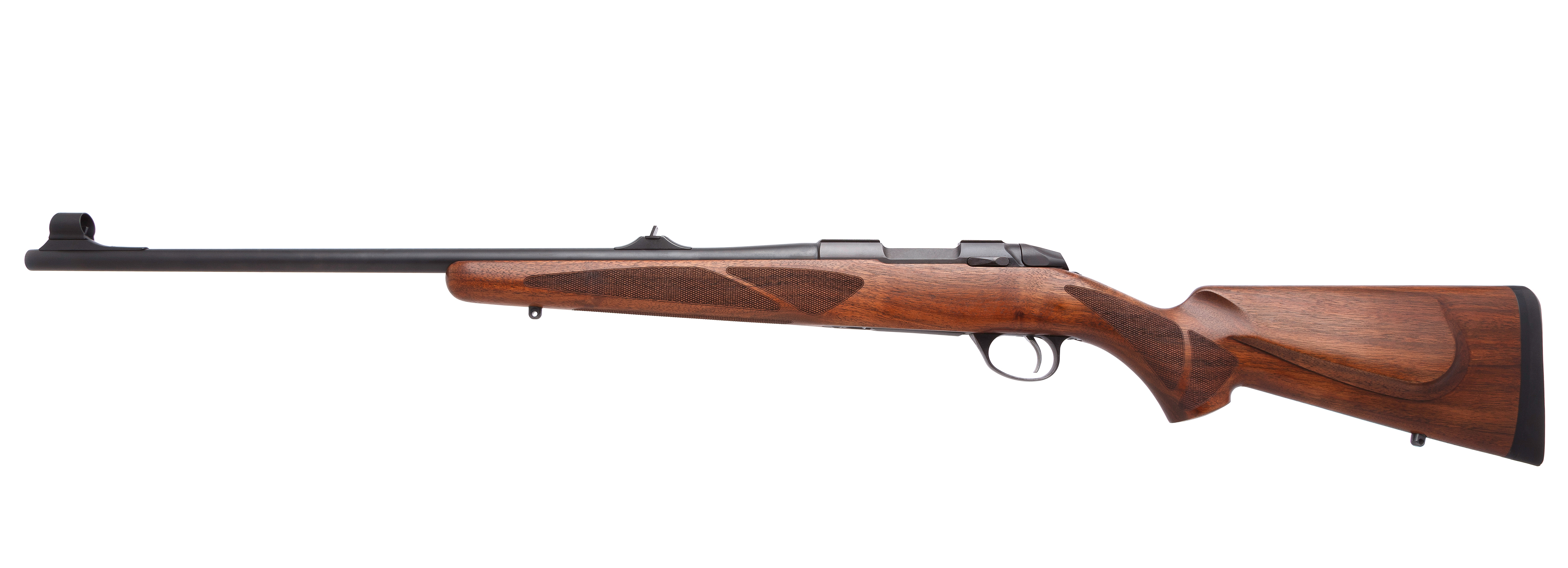

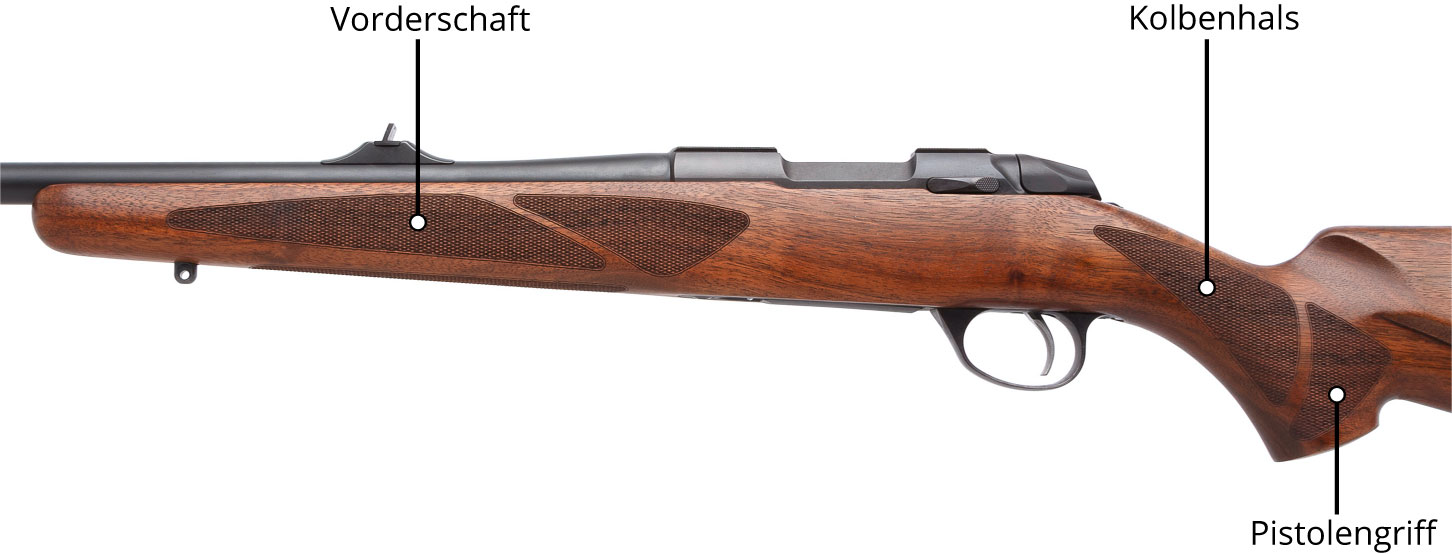

Schaftteile starrer Lauf

Zweiteiliger Schaft

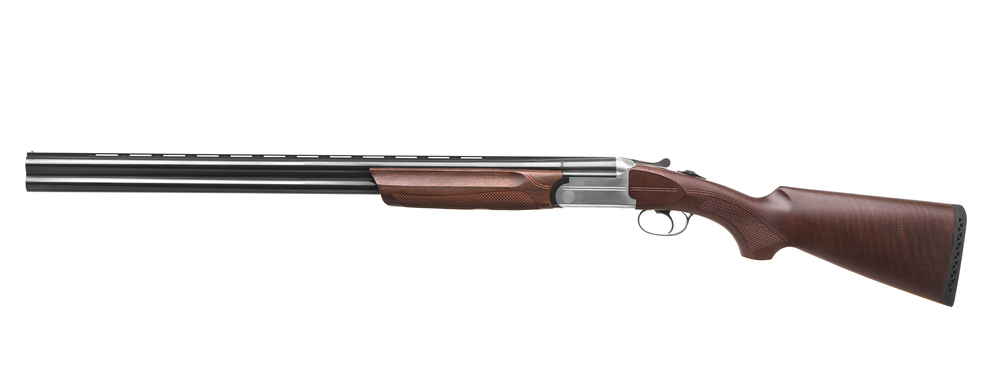

Schaftteile einer Kipplaufwaffe

Aufgaben

Waffenhandhabung
Technische Notwendigkeit (Einbau des Schlosses, Kipplaufwaffen)
Wärmeschutz vor dem Lauf (Vorderschaft)
Übertragung des Rückstoßes

MerkeDer Lauf zielt, der Schaft trifft.

Schaftformen

	Vollschaft	Halbschaft
Definition	Schaft, der bis zur Laufmündung reicht	Schaft, der nicht bis zur Laufmündung reicht
Abbildung

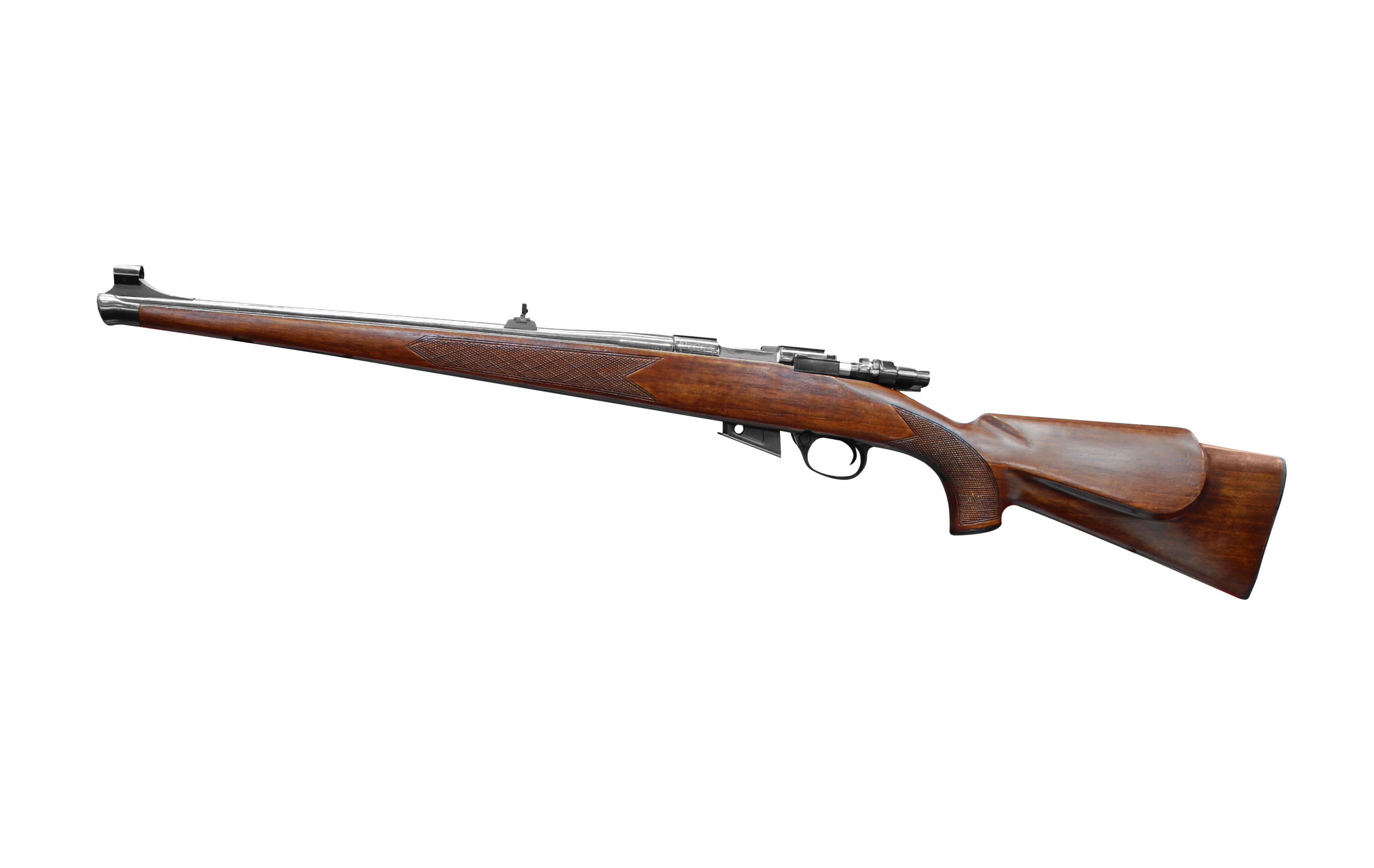

Besonderheit	Waffen mit Vollschaft werden als Stutzen bezeichnet.

Vorderschaft

Aufbau

Unterscheidung zwischen mit und ohne Werkzeug abnehmbaren Vorderschäften
Mit Werkzeug: Vorwiegend Repetierbüchsen
Ohne Werkzeug: Häufig Kipplaufwaffen mit Patentschnäpper oder Knopfdrucksystem

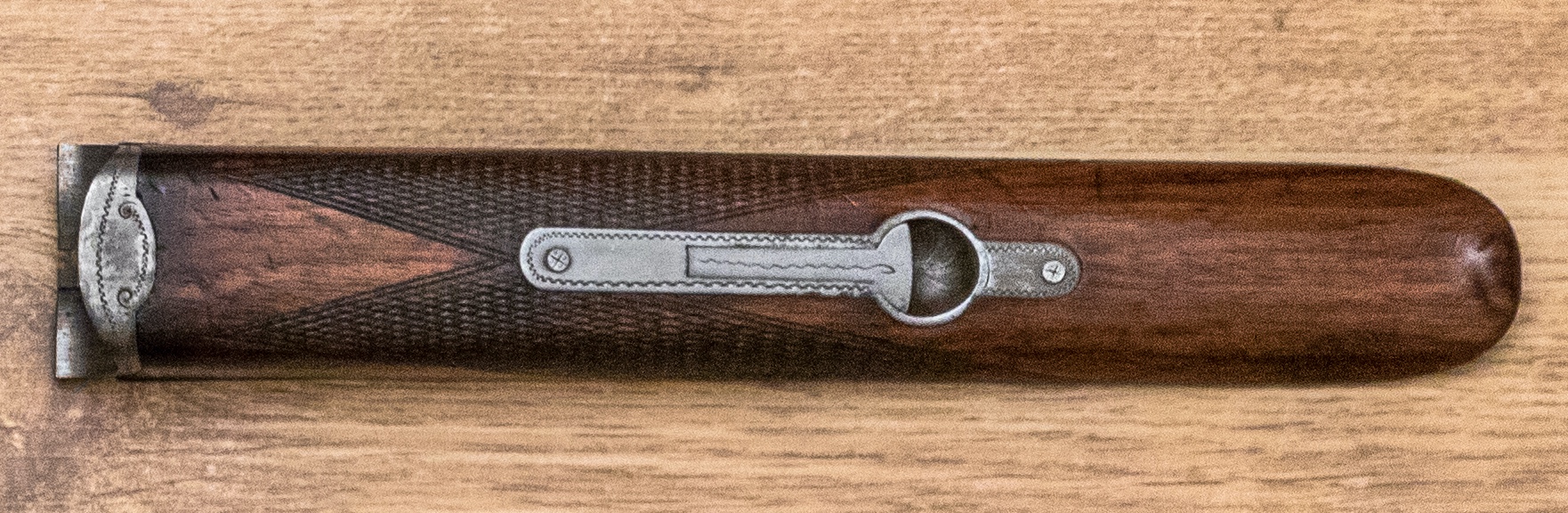

Beispiel eines Systems um den Vorderschaft ohne Werkzeuge abzunehmen

Aufgabe bei Kipplaufwaffen

Widerlager für das Spannen der Schlosse
Aktiviert den Patronenauszieher (wenn vorhanden)
Handgriff für den Schützen

Wärmeschutz vor dem Lauf

Hinterschaft

Allgemeines

Der Hinterschaft wird auch als Kolben bezeichnet.
Beim Zielen wird der Kolben an die Schulter gelegt.
Funktionen

Stabilisierung der Waffe
Abfangen des Rückstoßes mit der Schulter

Schaftmagazin: Zusätzliche Patronen-Aufbewahrungsmöglichkeit im Hinterschaft

Kolbenformen

Schaft	Pistolengriff	Besonderheit
Englischer Schaft	nein	Gerader Schaftrücken Kein Pistolengriff
Deutscher Schaft	ja	Gebogener Schaftrücken
Monte-Carlo-Schaft	ja	Eindellung im hinteren Schaftrücken
Lochgriff	ja	„Daumenloch“

Backe

Die Backe ist eine seitliche Ausbuchtung des Kolbens, auf der die Wange beim Zielen abgelegt wird.

Backe	Bild
Ohne Backe
Deutsche Backe
Monte-Carlo-Backe
Bayerische Backe

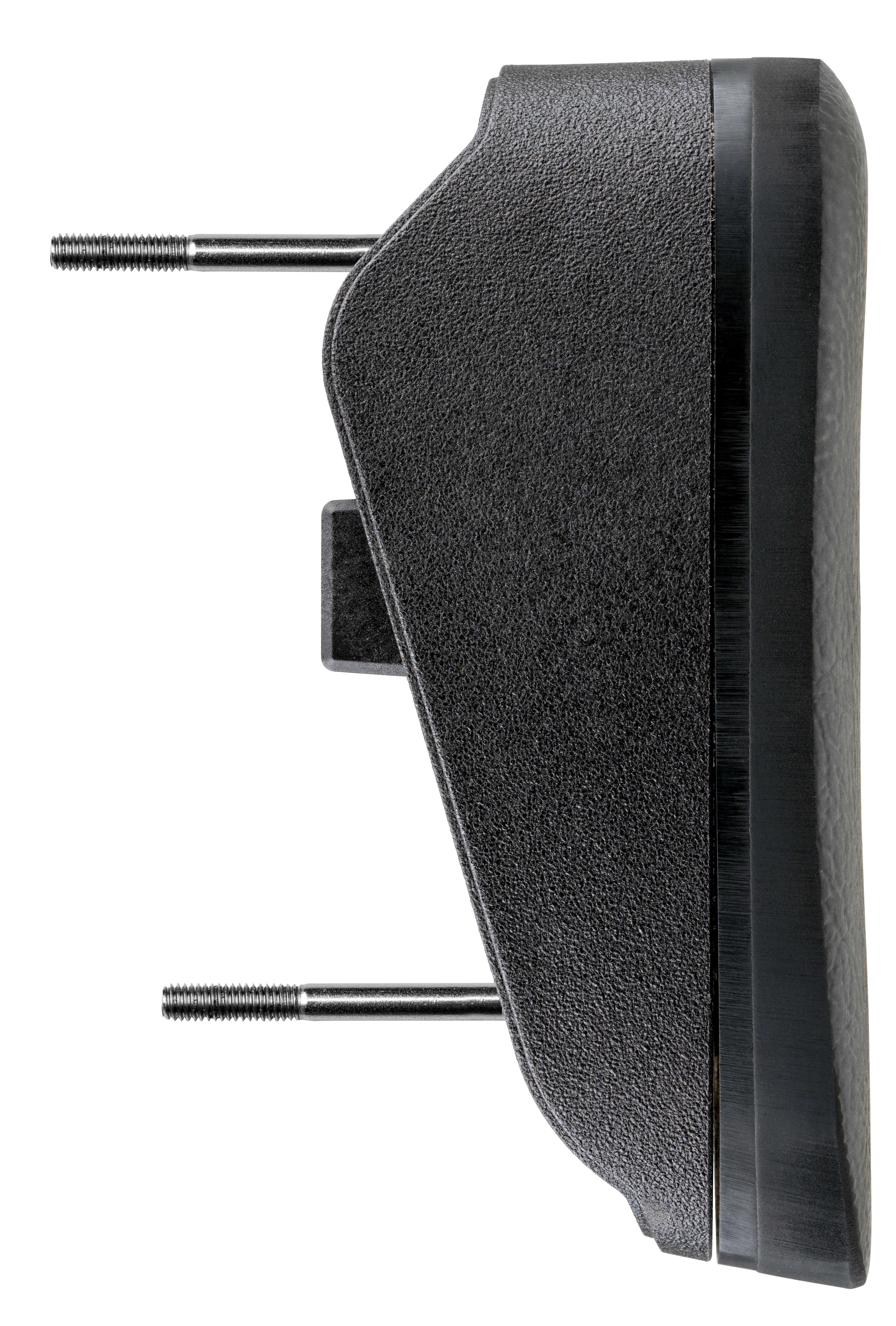

Schaftkappe

Die Schaftkappe schließt den Kolben nach hinten ab und hat folgende Funktionen:

Minderung des Rückstoßes
Verbesserung des Anschlags
Verlängerung des Schafts

🎬 Schaftmaße

Lust auf Mehr?

Die Videokurse sind Teil vom Ultimate-Paket.
Für alle die es mit dem Lernen noch etwas einfacher haben wollen.

	Beschreibung	Bild
Schaftlänge	Abstand von vorderem Abzug bis zum Ende der Schaftkappe 3 Messpunkte (oben, mitte, unten) → 3 Schaftlängen
Senkung	Höhenunterschied vom Kolben zur Visierlinie Vordere Senkung (A): Visierlinie bis Kolbennase Hintere Senkung (B): Visierlinie bis Schaftrücken
Pitch	Winkel zwischen Schaftkappe und Visierlinie Sichtbar als Abweichung der Laufmündung
Schränkung	Seitliche Abweichung des Schaftes von der Längsachse (Verlängerung der Visierlinie) Ein Rechtshänder benötigt eine Schränkung nach rechts, ein Linkshänder nach links.

Aussehen

Materialien

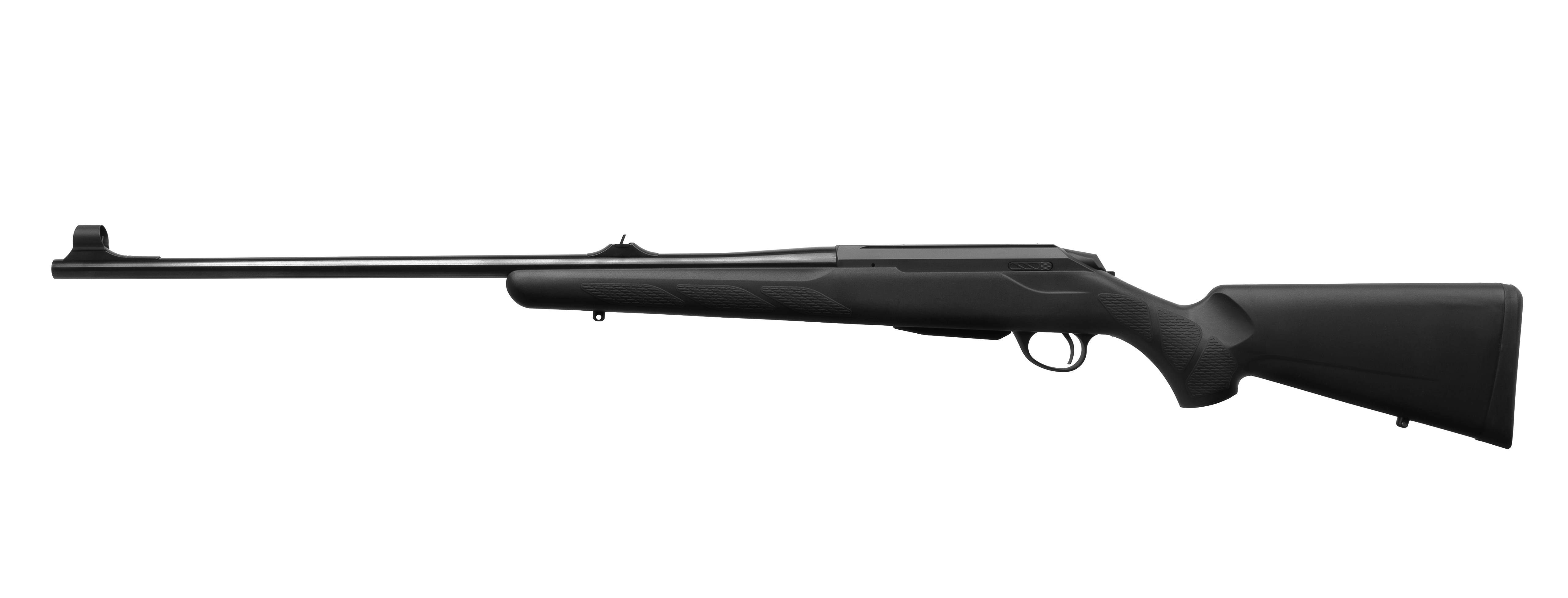

	Holz	Kunststoff
Vorteile	Aussehen	Weniger Gewicht Weniger Pflegeaufwand Kaum anfällig für Witterung
Nachteile	Schwerer Hoher Pflegeaufwand Anfällig für Witterung	Aussehen

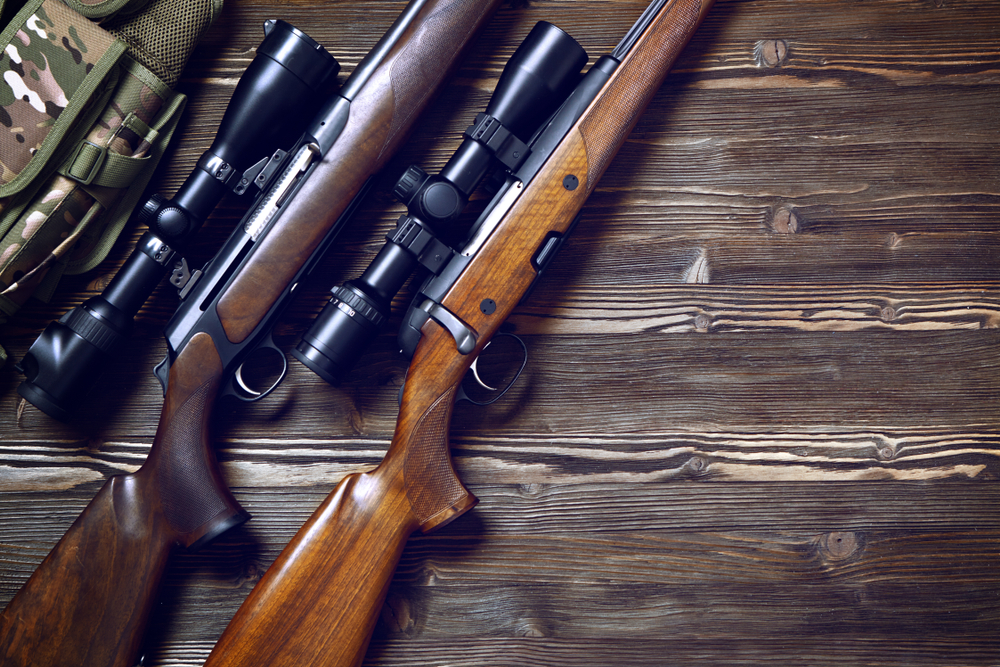

Beispiel

Fischhaut

Synonym: Punzierung
Funktion: Verbesserung der Griffigkeit
Verschneidungen bei exklusiven Waffen

Stil	Abbildung

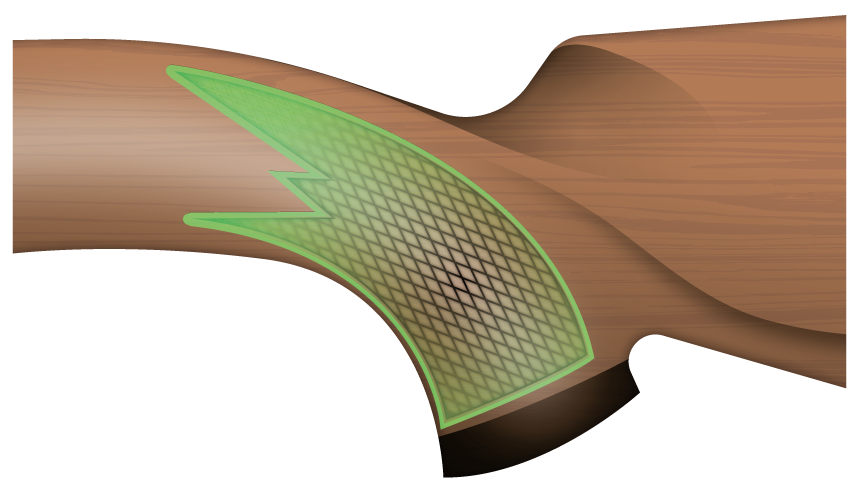

Normale Fischhaut

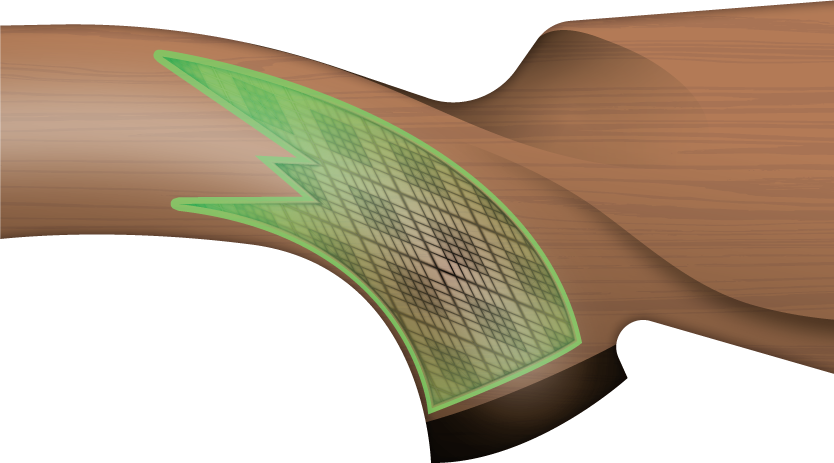

Schottische Fischhaut

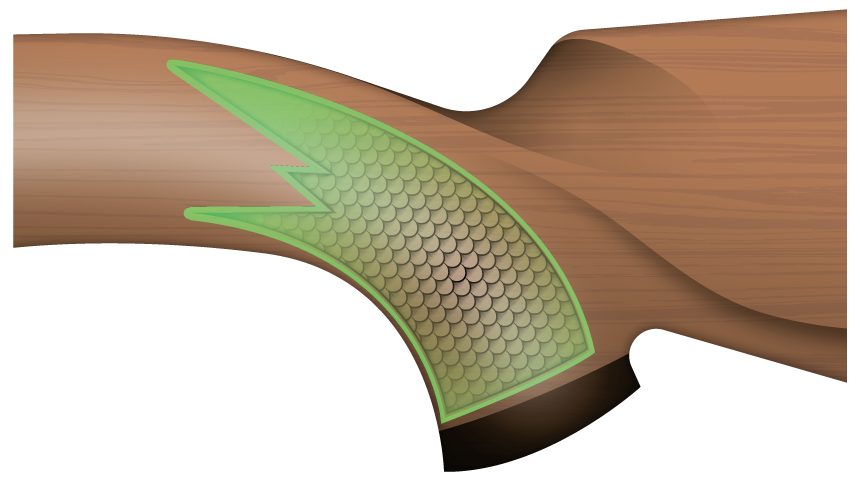

„Echte“ Fischhaut

Fischhaut
