Ballistik

Zusammenfassung

Die Ballistik ist die Lehre von den geworfenen oder geschossenen Körpern. In der Jagd beschreibt sie das Verhalten der Geschosse beim Schießen. Die Innenballistik beschreibt die Bewegung des Geschosses im Lauf. Für den Rückstoß ist vor allem die Mündungsballistik verantwortlich. Die Treffpunktlage wird vor allem durch die Außenballistik bestimmt und die Wirkung im Wildkörper wird durch die Zielballistik beschrieben. Kenntnisse zur Ballistik sind die Grundlage zur sicheren und waidgerechten Jagdausübung.

Grundlagen

Allgemeines

• Ballistik ist die Lehre von den geworfenen oder geschossenen Körpern.

Unterteilung

1. Innenballistik → Bewegung des Geschosses im Lauf
2. Mündungsballistik → Vorgänge beim Austritt aus der Laufmündung
3. Außenballistik → Bewegung des Geschosses im Flug (nach Verlassen des Laufs)
4. Zielballistik → Wirkung des Geschosses im Ziel

Innenballistik

Zur Innenballistik gehören die Vorgänge im Lauf von der Zündung bis zum Geschossaustritt.

1. Schlagbolzen schlägt auf Zündhütchen
2. Treibmittel (Pulver) verbrennt
3. Anstieg des Gasdrucks→ Höchster Gasdruck im Patronenlager
   • Büchsen bis 4.500 bar
   • Flinten bis 700 bar
4. Freiflug: Rotationsloser Geschossweg vom Hülsenmund bis zum Erreichen der Züge und Felder
5. Rotationsbewegung (Drall) → Stabilisierung der Geschossflugbahn
6. Schussentwicklungszeit: Zeit von der Zündung bis zum Austritt an der Mündung (ca. 0,002 Sekunden)

Mündungsballistik

• Die Mündungsballistik sind die Vorgänge beim Austritt aus der Laufmündung.
• Mündungsknall: Druckwelle (Gasdruck um 500 bar) bei Verlassen der Laufmündung
  • Lauter bei progressivem Pulver oder kurzen Läufen (teils mit Mündungsfeuer)
  • Leiser und weniger Mündungsfeuer bei längeren Läufen (z.B. durch Schalldämpfer)
• Geschossknall: Entsteht beim Durchbrechen der Schallgeschwindigkeit durch das Geschoss
  • Aufgrund der zeitlichen Nähe ist der Geschossknall nicht vom Mündungsknall zu unterscheiden.
• Der Rückstoß entsteht durch rückwärts wirkenden Gasdruck.
  • Größter Einfluss auf den Rückstoß hat das Gewicht der Waffe
    • Schwere Waffe → Geringerer Rückstoß
  • Außerdem auch Lauflänge und Pulverladung
• Büchsengeschossen haben eine sehr hohe Mündungsgeschwindigkeit (V₀ ca. 700 – 1000 m/s).
• Schrote haben eine geringe Mündungsgeschwindigkeit (V₀ ca. 300-400 m/s).
  • Kleinere Schrote verlieren schneller an Geschwindigkeit.

Außenballistik von Einzelgeschossen

Allgemeines

• Die Außenballistik behandelt die Bewegung des Geschosses im freien Flug (→ Flugbahn).
• Die Flugbahn entsteht durch das Abfallen des Geschosses während des Fluges durch die Erdanziehung.
  • Es ist eine ungleichförmige Kurve mit steilerem Abfallen bei zunehmender Entfernung von der Mündung.
• Seelenachse: Gedachte Linie in Längsrichtung durch die Mitte des Laufes.
  • Die Seelenachse kann durch die Flugbahn eines Büchsengeschosses nicht geschnitten werden.
• Visierlinie: Bei Feuerwaffen eine gerade Linie zwischen dem Auge des Schützen, der Visiereinrichtung und dem Zielpunkt
• Wenn die Seelenachse und die Visierlinie parallel verlaufen, folgt ein Tiefschuss.
• Deshalb werden Waffen mit einem Winkel zwischen Visierlinie und Seelenachse eingeschossen.
  • Die Flugbahn kreuzt zweimal die Visierlinie.
  • Die Visierlinie kreuzt einmal die Seelenachse.
• Streuung: Abweichung einer Serie von Treffern bei gleichem Haltepunkt.
• Steighöhe: Bei senkrecht in die Höhe abgegebenem Schuss die Entfernung zwischen Laufmündung und höchstem Punkt des Geschosses.

Einflussfaktoren auf die Flugbahn

• Luftwiderstand
  • Geschossform
• Erdanziehung (Schwerkraft)
• Witterung (Wind)
• Anfangsgeschwindigkeit (Geschoss)
• Rohrerhöhung (Schusswinkel)
• Drall

LEWARD: Luftwiderstand, Erdanziehung (Schwerkraft), Witterung (Wind), Anfangsgeschwindigkeit (Geschoss), Rohrerhöhung (Schusswinkel), Drall

Rasanz

• Rasanz ist die Gestrecktheit der Flugbahn eines Geschosses
  • Ein rasantes Geschoss hat eine gerade oder gestreckte Flugbahn. Man spricht auch von einer hohen Rasanz.
• Einflussfaktoren
  1. Anfangsgeschwindigkeit
  2. Geschossform (Widerstand)
  3. Geschossgewicht

Beispielgeschosse mit hoher Rasanz

Außenballistik von Schrot

• Anders als bei der Außenballistik von Einzelgeschossen, gibt es bei Schrot zahlreiche Geschosse. Diese beeinflussen einander.
• Im Flintenlauf berühren die Schrote den Lauf und auch einander. Dadurch kommt es zur Streuung.
• Die Streuung hat zwei Anteile:
  • Breitenstreuung: Streuung zur Seite
  • Längenstreuung: Streuung in Schussrichtung
• Je weiter Schrote fliegen, desto größer ist die Streuung (Breiten- und Längsstreuung).

Je weiter Schrote fliegen, desto größer ist die Streuung.

Breitenstreuung

• Die Breitenstreuung ist für Jäger „wichtiger“.
• Beeinflussung durch:
  • Choke → Weniger Streuung
  • Schrotbecher → Weniger Streuung
  • Streukreuz → Breitere Streuung

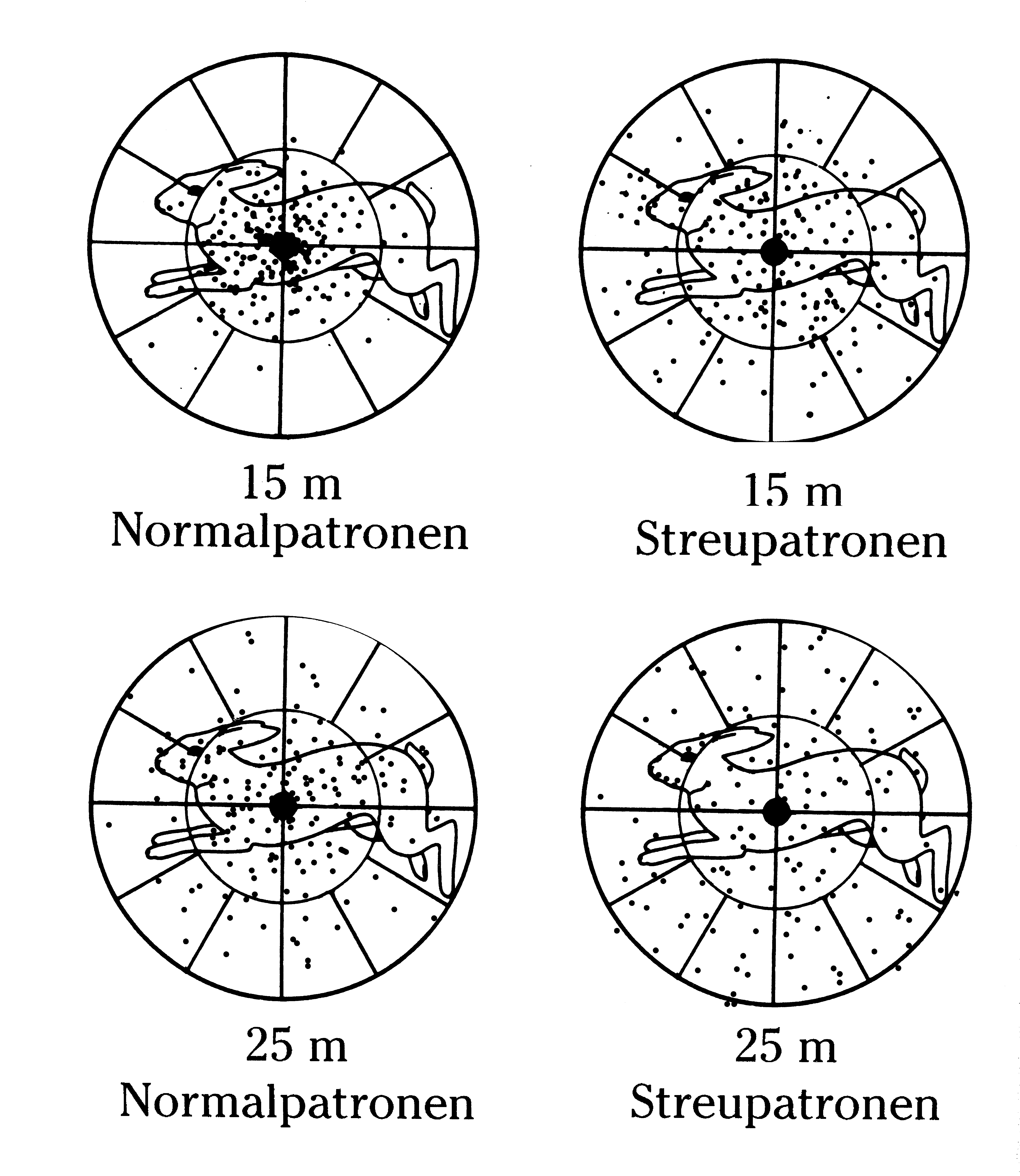

• Sie kann durch mit der 16-Felder-Scheibe (z.B. mit Hasenbild) überprüft werden.

Längenstreuung

• Die Längenstreuung entspricht etwa 1/10 der Schussentfernung
• 35 m Schrotentfernung ≙ 3,5 m Längenstreuung

Gefährdungsbereich

Allgemeines

• Der Gefährdungsbereich entspricht der höchsten Reichweite von Geschossen aus Schusswaffen.
  • Höchstreichweite: Entfernung zwischen Laufmündung und maximal entferntem Auftreffpunkt des Geschosses.
  • Höchste Reichweite wird bei einem Schusswinkel von 30 bis 35 Grad erreicht.
• Gefährdung von Menschen und Sachen

Schrotmunition

Die Streuung (→ Breitenstreuung) von Schroten erhöht die Breite des Gefährdungsbereichs.

• Die Breite der Schrotgarbe entspricht etwa 1/6 der Schussentfernung.
• Eine Schrotgarbe mit 2,5 mm Schroten hat auf 100 m eine Breitenausdehnung von etwa 18 m.

Übersicht

\(\text{Schrotgröße} \cdot 100 = \text{Gefahrenbereich in Metern}\)

Zielballistik

Allgemeines

• Die Zielballistik ist die Wirkung des Geschosses im Ziel.
• Je nach Geschoss (Einzelgeschoss oder Schrot) ist die tödliche Wirkung im Ziel anders.

Primäre Schäden

• Büchsengeschosse → Mechanische Zerstörung
• Folgen: Organschäden und Blutverlust führen zum Tod
• Einflussparameter:
  • Treffpunktlage
  • Zerlegung/Deformation des Geschosses → Energieabgabe
• Siehe auch: Büchsenschuss

Sekundäre Schäden

• Schrotgeschosse → Nervenlähmung → Schocktod
• Folgen: Sofortiger Tod
• Einflussparameter:
  • Auftreffgeschwindigkeit
  • Energieabgabe
• Siehe auch: Schrotschuss
